Einbau und Aufmaßanleitung

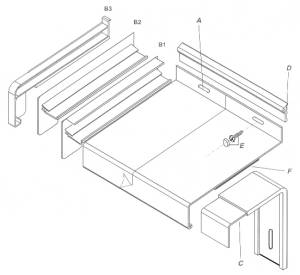

Das MB Fensterbank – System auf einen Blick
Standard Ausladungen / Tiefen: von 50 mm bis 400 mm
Sonderkantprofile bis max. 6 Meter in Ausladungen > 400 mm in gekanteter Version lieferbar.
Standard Farben: E6EV1 silber eloxiert, C 34 dunkel eloxiert, RAL 9016 Verkehrsweiß ( Pulverbeschichtet ) sowie in allen gängigen RAL – Farben (diese werden auftragsbezogen gefertigt!)
A : Aluminium – Fensterbank
B1: Alu – Seitenteil UNTER PUTZ
B2: Alu – Seitenteil AUF PUTZ
B3: Kunststoff – Seitenteil ( nur UP )
C: Thermo bzw. ISO – Halter
D: FB – Spezialdichtung
E: Edelstahl–Montageschraube mit KS-Kappe
F: Antidröhnstreifen
Neben der Wahl des richtigen Zubehörs ist der notwendige Länge zu ermitteln. Bei Fix-Längen nehmen wir grundsätzlich den notwendigen Abzug für die Seitenteile vor.
Bestellmaß ist Liefermaß incl. aufgesteckter Seitenteile.
Je nach Situation können Seitenteile UNTER PUTZ ( 18 mm Putzkante ) oder AUF Putz (Klinker- bzw. Sichtbeton) gewählt werde
Der Überstand der Fensterbank sollte auf keinen Fall kleiner als 30 mm (fertig verputzte Fassade) gewählt werden.
Daneben ist bei WDVS - Systemen der Einsatz eines Thermohalters, der im Abstand von ca. 900 mm angebracht werden sollte, zwingend erforderlich.
Der Thermohalter dient ausschließlich dazu den Neigungswinkel der Fensterbank zu gewährleisten. Eine Druckbelastung wird von
dem Thermohalter nicht aufgenommen.
